Bauanschlussabdichtung: Funktionsschutz allein reicht nicht

Eine Gebäudehülle ist nur so intakt wie ihr schwächstes Glied – das ist häufig die Bauanschlussabdichtung. Diese hatte bislang primär die Aufgabe, die Immobilie vor Wind und Wetter zu schützen.

Doch bedingt durch die sich wandelnden Anforderungen an das Bauen, umfasst ihre Funktion heute darüber hinaus auch Aspekte wie Nachhaltigkeit, Schallschutz und Brandschutz.

89 Prozent der Bauschäden gehen auf Feuchtigkeit zurück. Insbesondere die Anschlussdetails, beispielsweise im Übergangsbereich vom Fenster zum Mauerwerk, stellen eine Schwachstelle dar. Liegt dort eine mangelhafte Abdichtung vor, kann Feuchtigkeit in die Konstruktion eindringen. Die Folgen: optische und strukturelle Schäden am Bauteil. Dadurch entstehen Wärmebrücken, die unter anderem zu Effizienzverlusten und damit zu steigenden Unterhaltskosten für die Bewohner führen. Hohes Kondensataufkommen verursacht in der Regel Schimmel, was sich auf die Gesundheit auswirkt.

Was eine fachgerechte Fensteranschlussabdichtung zu leisten hat, legt in Deutschland das Gebäudeenergiegesetz (kurz: GEG) fest, das aus der Energieeinsparverordnung (EnEV) im Jahr 2020 hervorgegangen ist. Der RAL Montageleitfaden beschreibt in seinem 3-Ebenen-Modell konkret, wie die Fensterelemente abzudichten sind und stellt damit den traditionellen Funktionsschutz sicher.

Der Leitfaden besagt, dass sich die Gebäudehülle aus drei Ebenen zusammensetzt, wobei jeder eine andere bauphysikalische Funktion zukommt. Von außen nach innen sind das: Wetterschutz, thermische Dichtheit bzw. Wärmeschutz sowie Feuchteschutz inklusive Luftdichtheit. Dabei sind die Ebenen genau aufeinander abzustimmen, damit die Funktionstüchtigkeit bestehen bleibt.

Welche Funktionen hat eine Fensterabdichtung?

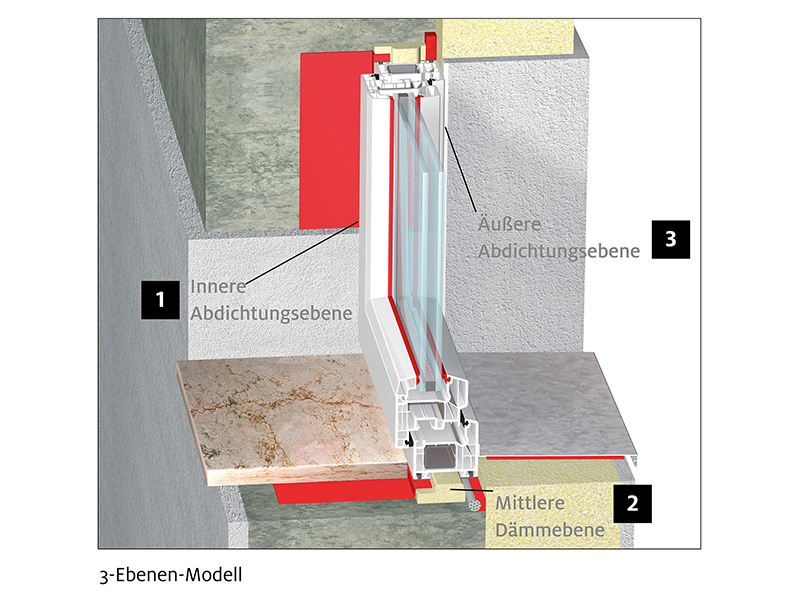

Das 3-Ebenen-Modell des RAL-Montageleitfadens erklärt, wie die Fensterelemente abzudichten sind, so dass der traditionelle Funktionsschutz gewährleistet ist. Aus Sicht der Teroson- Experten sind heutzutage aber noch weitere Anforderungen zu berücksichtigen. Foto: © Teroson BautechnikDas 3-Ebenen-Modell des RAL-Montageleitfadens erklärt, wie die Fensterelemente abzudichten sind, so dass der traditionelle Funktionsschutz gewährleistet ist. Aus Sicht der Teroson- Experten sind heutzutage aber noch weitere Anforderungen zu berücksichtigen. Foto: © Teroson Bautechnik

Die innerste Ebene trennt das Innenklima vom Außenklima. Denn kann Wasserdampf in die Konstruktion eindringen und erreicht dort Temperaturen von circa 13 °C, kommt es zur Kondensatbildung – der Nährboden für Schimmelpilze. Dieser Feuchteschutz zieht sich über die gesamte Außenwand, wobei Anschlussfugen zu Türen oder Fenstern eine Schwachstelle sind. Und auch die Luftdichtigkeit ist in diesem Bereich sicherzustellen, um Konvektion auszuschließen. "Dass hier mit einem wasserdampfdichten Material für die Abdichtung gearbeitet wird, ist essenziell", sagt Alexander Bauer, Leiter Technischer Service bei der Henkel-Tochter Teroson Bautechnik und Experte in Abdichtungsfragen.

Die zweite Ebene, die Dämmebene, hat die Vermeidung von Wärmebrücken zum Ziel. Das beugt Feuchteschäden ebenfalls vor. Jedoch kommt der Reduktion des Energieverbrauchs die primäre Bedeutung des Wärmeschutzes zu – gerade im Kontext des energetischen Bauens.

Die dritte und äußere Abdichtungsebene dient dem Wetterschutz und verhindert das Eindringen von Niederschlagswasser, insbesondere bei Starkregen. Sie ist wasserdicht, aber diffusionsoffen auszuführen. "Denn gelangt Feuchtigkeit in die Fuge, muss ein Ausdiffundieren gewährleistet sein", betont Bauer.

Er gibt jedoch zu bedenken, dass die Berücksichtigung dieser drei Ebenen allein nicht mehr dem Anspruch an zeitgemäßes Bauen genügt: "Der traditionelle Funktionsschutz ist im Bereich Pfosten-Riegel und Elementfassaden nur die halbe Miete. Vielmehr spielen heutzutage noch weitere Faktoren mit rein: Nachhaltigkeit, Schallschutz und Brandschutz."

Nachhaltig Abdichten

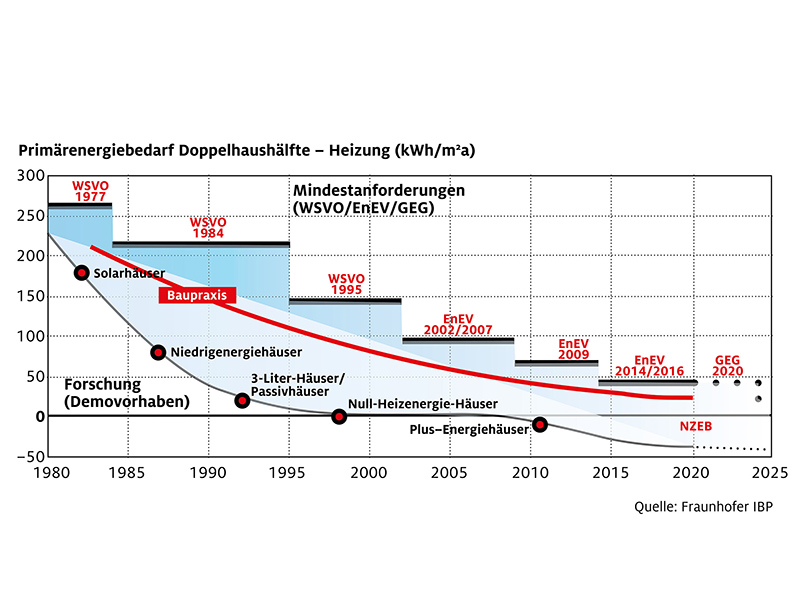

Das Gebäudeenergiegesetz schreibt in Deutschland die Mindestanforderungen in puncto Gebäudeenergiebedarf fest. Eine intakte, dichte Gebäudehülle trägt wesentlich zu ihrem Erreichen bei. Foto: © Teroson BautechnikDas Gebäudeenergiegesetz schreibt in Deutschland die Mindestanforderungen in puncto Gebäudeenergiebedarf fest. Eine intakte, dichte Gebäudehülle trägt wesentlich zu ihrem Erreichen bei. Foto: © Teroson Bautechnik

Weltweit macht die bebaute Umwelt fast 40 Prozent der gesamten CO2-Emissionen aus. Gebäude werden folglich eine Schlüsselrolle im Kampf gegen den Klimawandel spielen. Dabei gilt es einerseits, Neubauten so zu konzipieren und Bestandsbauten so zu modernisieren, dass sie maximal energieeffizient betrieben werden können. Andererseits ist beim Bau und der Sanierung auf Produkte zu setzen, die wiederum umwelt- und klimaverträglich hergestellt sind bzw. langfristig wartungsfrei funktionieren.

"2021 waren über 50 Prozent der Hochbauten, bei denen unsere Produkte zum Einsatz kamen, als nachhaltig zertifiziert", so Alexander Bauer. Die Klebstoffe, Dichtfolien und Bänder von Teroson Bautechnik verfügen dafür über Produktdeklarationen und Herstellererklärungen gemäß BREEAM, LEED und der DGNB, zudem besitzt ein Großteil auch eine Emicode EC 1 Plus Zertifizierung.

Schallschutz bis ins Detail

Des Weiteren fällt insbesondere im urbanen Raum dem Schallschutz eine wachsende Bedeutung zu. "Lärmbelästigung kann schwere gesundheitliche Folgen nach sich ziehen. Lärm schädigt nicht nur das Gehör, er begünstigt auch Herz-Kreislauf- und Stoffwechsel- Erkrankungen. Dafür ist nicht einmal eine übermäßige Lautstärke nötig – es ist der konstante Pegel, der den Körper unter Stress setzt", weiß Alexander Bauer.

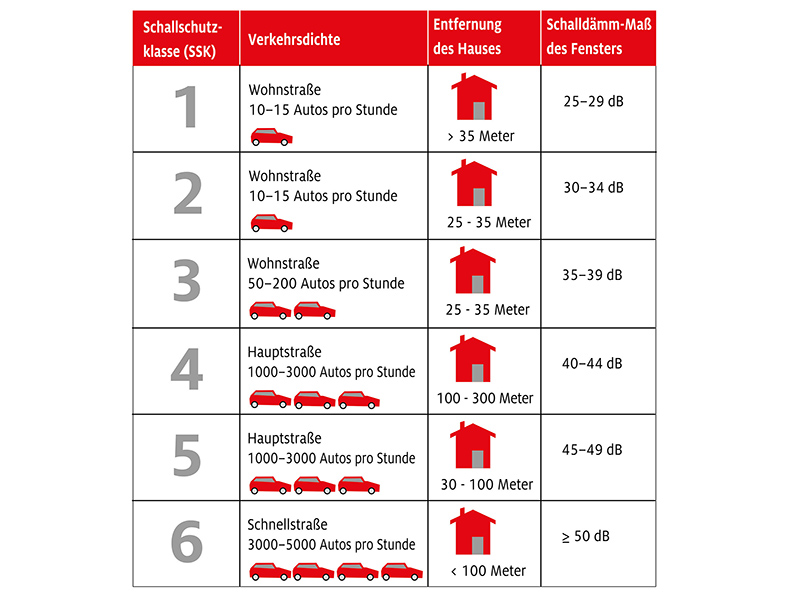

Die Schallschutzklassen (SSK 1–6) bezeichnen die Schalldämmung von Fenstern nach VDIRichtlinie 2719. Die Abdichtungskomponenten wurden einzeln und im System auf ihre Eignung geprüft und sichern somit die Bauanschlussfuge vor Luftschall. Damit unterstützen sie die Einhaltung der geforderten Schallschutzklassen. Foto: © Teroson BautechnikDie Schallschutzklassen (SSK 1–6) bezeichnen die Schalldämmung von Fenstern nach VDIRichtlinie 2719. Die Abdichtungskomponenten wurden einzeln und im System auf ihre Eignung geprüft und sichern somit die Bauanschlussfuge vor Luftschall. Damit unterstützen sie die Einhaltung der geforderten Schallschutzklassen. Foto: © Teroson Bautechnik

Dabei ist ein schallisolierendes Fenster nur so effektiv wie seine Abdichtung: "Fugen müssen so geplant und ausgeführt werden, dass der Schalldämmwert Rw der Bauteile – also Wand und Fenster – selbst erhalten bleibt", fügt der Abdichtungsspezialist hinzu. Auch wenn Fensterrahmenprofile heutzutage mit teilweise mindestens 70 mm wesentlich breiter als vor einigen Jahren sind, so ist die Fugentiefe und damit der verfügbare Platz zur Dämmung häufig geringer, was auf die mehr und mehr nach vorne gezogene Fensterlage zurückzuführen ist.

"Um nun auch bei geringer Tiefe sehr gute schalldämpfende Resultate zu gewährleisten, bedarf es einer mikrofeinen Schaumzellstruktur, wie die des Teroson EF 537 Fensterschaums", so Alexander Bauer. Der PU-Schaum wurde vom Fraunhofer-Institut für Bauphysik IBP, Stuttgart, geprüft und erfüllt gemäß VDI 2719 bei einer Normfuge von 100 mm 63 db (höchste Messstufe). Aber auch bei einer reduzierten Praxisfugentiefe von 40 mm erreicht er die höchste Schallschutzklasse 6.

"Das entspricht bis zu ≥50 Dezibel", bestätigt Bauer. "Somit schützt unsere Lösung beispielsweise vor dem Lärm, den 3.000 bis 5.000 Pkw pro Stunde, die mit einem Abstand von weniger als 100 Meter am Wohngebäude vorbeifahren, verursachen."

Brandschutz rettet Leben

Dass heute immer dichter, kompakter und höher gebaut wird, stellt nicht nur größere Anforderungen an den Schallschutz. Vielmehr rückt der Brandschutz in den Mittelpunkt, nicht zuletzt auch aufgrund von Ereignissen wie dem Großbrand in einem Essener Wohnkomplex im Februar 2022.

Da immer dichter, kompakter und höher gebaut wird, rückt der Brandschutz in den Mittelpunkt. Schnell können im Fensterbereich Brände vom Inneren auf die Gebäudehülle übergreifen. Foto: © Kim Steele/Getty Images FotoDa immer dichter, kompakter und höher gebaut wird, rückt der Brandschutz in den Mittelpunkt. Schnell können im Fensterbereich Brände vom Inneren auf die Gebäudehülle übergreifen. Foto: © Kim Steele/Getty Images Foto

"Brandschutz hört nicht beim Primärmaterial auf, sondern betrifft auch die Sekundärprodukte, die etwa am Fenster- und Fassadenanschluss zur Anwendung kommen", mahnt Alexander Bauer. So legt die DIN EN 13501, "Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten", europaweit gültige Baustoffklassen fest, die das Verhalten eines Materials im Brandfall beschreiben. Die in der DINNorm definierten Brandschutzklassen dienen ferner in Deutschland der Musterbauordnung (MBO) als Grundlage. Diese legt in § 26 Abs. 1 die allgemeinen Anforderungen an das Brandverhalten von Bauteilen und Baustoffen fest.

Darüber hinaus befasst sich auch die Muster- Verwaltungsvorschrift Technische Baubestimmungen (MVVTB) mit Brandschutzeigenschaften von Abdichtungsmaterialien. Sie wurde zuletzt 2020 um den Anhang 4, "Rauchentwicklung für schwerentflammbare Produkte", ergänzt. Mit diesem Zusatz hat sich die Mindestanforderung an die Schwerentflammbarkeit von Baustoffen erhöht. So muss ein schwerentflammbares Produkt hinsichtlich der Rauchentwicklung mindestens die Klasse s2 erreichen.

"Bei Hochhäusern und Sonderbauten gelten noch strengere Anforderungen. Die dort verwendeten Materialien sind nach MBO und MVVTB schwer entflammbar mit mindestens s2, d0 auszuführen, also mit begrenzter Rauchentwicklung und ohne brennendes Abtropfen", ergänzt Bauer. "Die Lösungen und Zertifikate müssen alle Komponenten realistisch berücksichtigen sowie auf allen relevanten Untergründen getestet und als geeignet erwiesen worden sein." Teroson Bautechnik hat auf diesen neuen Anspruch reagiert und mit Teroson FO 2 FR als erster Anbieter ein Dichtfoliensystem auf den Markt gebracht, das hinsichtlich seiner Brandschutzeigenschaften im SBI-Verfahren (Single Burning Item) getestet und gemäß B-s2,d0 zertifiziert wurde.

"Es gibt sie: praktikable schwerentflammbare Abdichtungslösungen am Markt", schließt Bauer. "Die Abdichtung entscheidet in der Gebäudehülle ebenso über den vollumfänglichen, traditionellen Funktionsschutz als auch über den Schall- und Brandschutz."


Weitere Informationen (1): Der Autor: Vito Henning ist Head of Business bei der zum Henkel-Konzern gehörenden Teroson Bautechnik. Er leitet und entwickelt das internationale Fassaden- und Fenstergeschäft und ist Experte für die Abdichtung von Fenstern und Fassaden.
